CG テスト 極座標展開 HDRI素材の作成 10


オスおら船長!今日朝起きたとき、
曜日の感覚が狂って月曜だと想ってた!!

ということで、いきなりですが

HDRI素材って妙に値が張りませんか??

ここいらでHDRI素材を手作りしてみよう!
そして、HDRIの素材のあの球体パノラマ展開は
どうやってるのだろう?
さらに、球体マッピングを綺麗に行う極座標展開は
どのようにするのだろう?

いくつか思いついた方法と
他のサイト様で紹介されていた方法を紹介だぜ!

そのまえにHDRI素材をアップしているサイト様

使用する際はライセンスの確認をしてね!

http://ict.debevec.org/~debevec/Probes/
http://www.hdrmill.com/Freebies.htm
http://gl.ict.usc.edu/Data/HighResProbes/
http://www.anyhere.com/gward/hdrenc/pages/originals.html







では、方法を4種類紹介しよう!

サンプルデータはページの下の方だよ!









方法A、パノラマ画像作成ソフトを使う

写真を加工するならばこの方法が一番実直で速い

マイクロソフロから無償で球形パノラマ展開をしてくれるソフトが配布されている

Microsoft Image Cmposit Editor

ちなみに、インストール時に、c++のランタイムと
.NETのバージョン4を要求されたぞ

使い方自体はこちらのサイト様で
かなり詳しく説明されているので是非ごらんアレ

参考にさせていただきました
ありがとうございます!

http://nansya.blogspot.com/2010/09/360.html

早速、試しに使ってみた所
とにかく使いやすく、分かりやすい
方法は、連続した写真をドロップするだけですむのだ
適当に撮ってきた写真でも意外といける

ただし、それなりにしっかりと撮影する必要がある
紹介されているサイト様でも説明されているが、100枚近くは撮ってくる必要がある
とくに上下なども細かく撮影する必要がある
少ないと完全な球形パノラマ画像にはならない

ほか、露光の違いに注意しなくてはならないことなど
それなりにテクニックは必要そうだ

素材が少ないとこんな感じになってしまう
電車の地下駅の写真を撮ってきたのだが
素材不足で失敗してしまった

不完全な展開画像

でも、ひとまず、
写真を使用した球形パノラマ展開はこのソフトでいける

この画像をmaxで確認するには
ユーティリティー –> そのた –> パノラマ書き出し

パノラマ画像ビューワー

このビューアーを機動して、ファイルを選択するだけだ
さっきの失敗画像は結局こうなった

ビューアー確認 つなぎ目が無い

まぁ、当たり前なんだけど
つなぎ目は黒くなっている
今回は素材の撮影自体が失敗だっただけなので
撮影さえしっかりすれば、HDRI素材の完成なのだ!

それだけじゃ面白くない!
ほかの方法もいってみよう

少ない写真や、オリジナルの画像からHDRI用の素材化は出来ないのか
そして、球体パノラマ展開は出来ないのだろうか?









方法B、Box展開レンダリング

V-Rayを使っていれば極座標展開をせずに
V-RayのBoxレンダリングを利用して
HDRI素材を作成できる

撮ってきた写真を立方体の平面に貼り付けて使うという
至ってシンプルな方法だぞ、自作するならこれでも十分かもね
立方体の展開図なので、
手作業でつなぎ目を編集する事も考えられる

なので一枚の写真からでも無理矢理に作る事が出るし
それに、オリジナルの画像などからも作成できるし
立方体でなくとも自分で好きな配置にマッピングした絵を置いて作成ってのも可能だ

設定は至って単純だぞ

こんな感じ

今回は適当にBoxで囲った

箱形で囲っているが、
別に箱形でなくても大丈夫だ

肝心の設定は、
レンダリング設定のV-Ray –> CameraSetting から、
カメラタイプをBoxにする
すると、上下左右前後を直行角で
レンダリング時に立方体展開をする

上記の状態でレンダリングすると・・・

立方体展開

こんな感じだ
ちょっと露光設定を適当にやったので、画像が暗いね

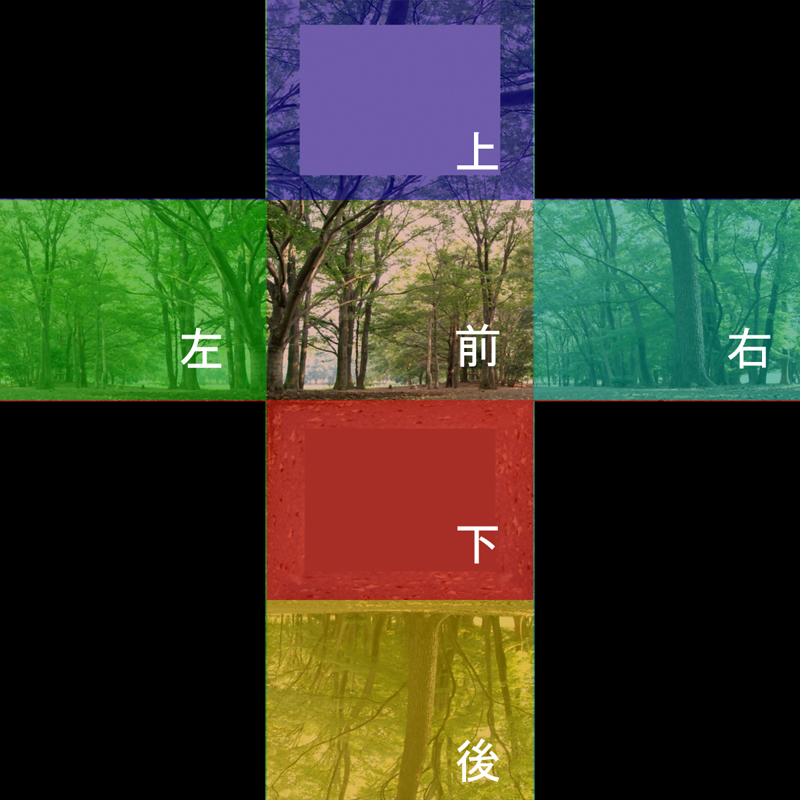

すこし分かりやすく色を塗ると

展開図を色分け

カメラに向かって
正面、上、右、左、下、後といった具合
この画像をHDRIとして貼り付ければ、一応素材となる
V-Rayの場合貼り付けるならHDRのマッピングタイプにBoxがあるので指定してやればいい
少ない写真から作成するなら有効な手段だと思うが

この方法はV-Rayがないと使えない

そこで・・・











方法C、Maxで球形パノラマ画像を作成する

標準の機能でパノラマ画像化させてみよう

実はパノラマ画像作成自体にV-Rayは必要ない
標準の機能で問題ないのサ

それはさっきのパノラマ画像の機能を使う
ユーティリティー –> そのた –> パノラマ書き出し

パノラマ画像書き出し

これでレンダリングをするだけでいいのだ!

ただし、一つ弱点がある

V-RayのPhysicsCameraが使えないのだ
なので、V-Rayでレンダリングをする時は注意が必要だ
ただ写真を素材化するだけならばスキャンラインで十分だと思う

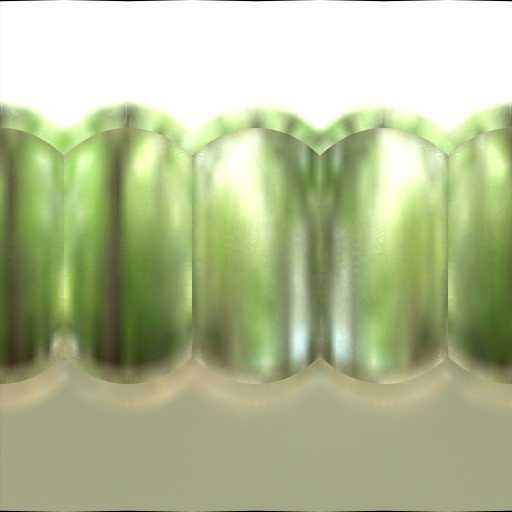

ひとまず作成した画像はこうなるぞ

パノラマレンダリング

見事に球体パノラマ展開している

少ない画像やオリジナルの画像からHDRI素材を作成するなら有効な手だと思うぞ

ビューアーで確認すると綺麗に見える
(もちろん箱形で囲ってレンダリングしているので、
ビューアーでも箱に見える)

箱で囲ったので、パノラマでも箱に見える

方法1のソフトウェアを使った方法と同様だが
実はこの画像極座標展開状態にあるので
球体にマッピングするっと、UVの歪みのない綺麗な画像になっているのだ

実際に球面に貼り付けると・・・

球体に貼り付けると・・・

今までの2種と、市松模様を貼り付けてみたが
歪みが無いのが分かると思う
特に極点付近の歪みが綺麗だ

つまり、

球体パノラマ画像を作成する = 極座標展開

ってな具合だぞ
歪みの無い画像になっているので、球体用テクスチャにも使えそうだ



もっと、もっと、ひねくれた方法がある

極座標展開とはつまり、球形にすることならば
逆に、球形に写った画像を平面にすれば、自動的に極座標展開になる
そうです!
カンのいい人ならもうお気づきですね











方法D、鏡面反射を焼き付ける

つまり、ミラーボールを作って、
そのミラーボールのUV上に周囲の情報を焼き付けようって事だ!

なかなかひねくれた方法じゃないかね?

これは、テクスチャの焼き付け機能さえあれば
mentalrayでもV-Rayでもスキャンラインでも何でもいけるはずだ
少なくとも、Max、Maya、SIなんかのツールならば出来るはずだ

出来るはずだぞー!ルキアー!!

まず、球を作るが通常球体ではなく、天球体を使ってみた
このとき、セグメントは最大の200にする、こんな感じ

天球体の設定は

UVのつなぎ目を出来る限り綺麗にするのだ、なので一番細かくする
つなぎ目自体はこれが一番綺麗なはずだ

マテリアルはこれ
今回はMentalRayを使う、V-Rayでももちろん同じ事ができるぞ

マテリアル設定

でもって、テクチャベイクを行うのだ

焼付け

ざっとこんな感じ
まぁ、適当に焼き付けたところ・・・

つなぎ目は綺麗でも。。。

おおー!!

おっしーー!!
惜しいな!

なんかつなぎ目は綺麗なんだけど
すごい解像度が低い・・・
実はこれ、メッシュを細かく割りすぎているので
こんな事になっているみたいだ

分割数を減らすとー・・・

分割数は24

綺麗にはなるんだが
極点付近のつなぎ目が怪しいことになっている

ひねくれた事をするから
ひねくれた結果がでたって感じか?
んーmentalRayはもうチョット調べてみないと分からないなー

なのでー
V-Rayでも試してみる

設定はこれだ、マテリアルは単に反射率を全開にしただけなので
特別なことはしていないぞ

Vrayでは・・・

でもって焼き付けると・・・・

VRay万歳

わっしょい!!
これは綺麗に焼き付け出来たぞ

流石V-ray

とりあえず、コレなら歪みもないし、綺麗だ

ということで
思いついた方法を色々試してみた

最後にせっかく作ったのだから
作った画像で適当にレンダリングしてみたぞ

ライトとか色々適当にやっても、
HDRIのおかげで
少しはそれらしく見えてくるね

適当にテスト 遠近法的には厳密に合わせていない



公園のヤツ

んー

ひとまず
HDRIの素材の作り方が何となくつかめたかな

もちろんだけど
露光設定をきちっと設定して
hdr形式の画像を作るのは
フォトショップなどで可能なのだぞ

そうしたらもっと良い感じの素材できるだろうな

あと、今度機会があったら
極座標展開の計算式をあさってみよう



せっかくなので、サンプルをどうぞ
バージョンはMax2010だよ

ダウンロード:HDRIを作ってみる
